Vaisala 产品介绍

Vaisala HMW90系列 PRODUCT

HMW90系列

HMW90系列介绍
产品大类 温湿度变送器
系列 HMW90系列/Humidity and
Temperature Transmitter
型号解析 见后页
选型问题 输出信号
模拟输出1的输出参数
模拟输出2的输出参数
显示和颜色
单位
显示配置
继电器操作
继电器设定点（参数)
继电器设定点（参数和滞后）
参数
竞争对手系列 无
OEM（贴牌） 无
应用场合 HMW90系列温湿度变送器用于楼宇自动化

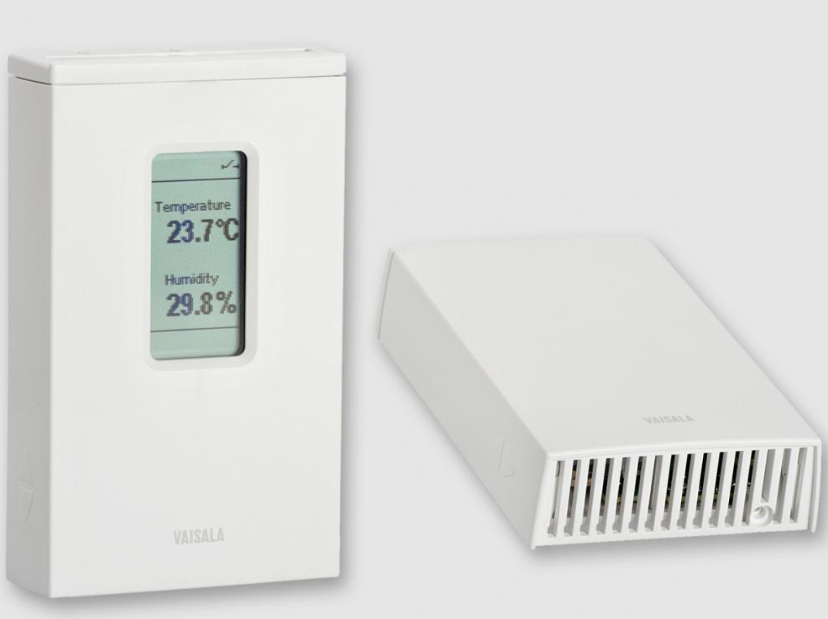

该系列照片
HMW90型号系列解析
1 2 3 4 5 6 7 8 9 10 11
1 Vaisala HUMICAP® 温湿度变送器  HMW90 3 A price
2 输出信号  0...10 V 3线 2
0...5 V 3线 3
3 模拟输出1的输出参数 相对湿度 0...100 % B
Td  -20 ... +55°C (-4 ... +55°F) C
x  0 ... 100 g/kg, 0 ... 700 gr/lb D
h, free scale  Define 低 高 H
Td, free scale  Define 低 高 K
RH, free scale  Define 低 高 R
a, free scale  Define 低 高 S
T, free scale  Define 低 高 T
Tw, free scale  Define 低 高 W
dTd, free scale  Define 低 高 Y
x, free scale  Define 低 高 X
4 模拟输出2的输出参数  RH 0...100 %RH B
Td  -20 ... +55°C (-4 ... +55°F) C
x 0 ... 100 g/kg, 0 ... 700 gr/lb D
T -5...+55 °C E
T 0...+60 °C F
h, free scale  Define 低 高 H
Td, free scale  Define 低 高 K
RH, free scale  Define 低 高 R
a, free scale  Define 低 高 S
T, free scale  Define 低 高 T
Tw, free scale  Define 低 高 W
dTd, free scale  Define 低 高 Y
x, free scale  Define 低 高 X
5 显示和颜色 非显示，标准白色（RAL9003） 0
显示屏，标准白色（RAL9003） 1
黑色（RAL9005，固定盖） 2
黑色显示屏（RAL9005） 3
非显示，无徽标，标准白色（RAL9003） 8
显示屏，无徽标，标准白色（RAL9003） 9
6 单位  Metric A
Non metric B
7 显示配置 默认值（RH，T） A
RH, h, T 焓 H
Rh, Td,T 露点 K
RH, a, T 绝对湿度 S
RH, Tw, T 湿球温度 W
RH, dTd, T 露点降低 Y
RH, x,T 混合比例 X
8 继电器操作 None 0
继电器在设定点以下打开 1
继电器在设定点以下打开 2
故障（变送器处于错误状态时，继电器关闭） F
无故障（变送器正常运行时继电器关闭） N
9 继电器设定点（参数) None 0
h，自由设定点 定义 下限 上限 H
Td, 自由设定点 定义 下限 上限 K
RH,自由设定点 定义 下限 上限 R
a,自由设定点 定义 下限 上限 S
T,自由设定点 定义 下限 上限 T
Tw,自由设定点 定义 下限 上限 W
dTd,自由设定点 定义 下限 上限 Y
x,自由设定点 定义 下限 上限 X
10 继电器设定点（参数和滞后） None 0
没有手册 1
模拟设备的多语言

HMW90型号选型问题:

  1. 输出信号？

输出信号为0...10 V，选2；输出信号为0...5V，选3；

  1. 模拟输出1的输出参数问题？

相对湿度为0...100 %，选B；Td为-20 ... +55°C (-4 ... +55°F)，选C；x为0 ... 100 g/kg, 0 ... 700 gr/lb 选D；h, free scale选H；Td, free scale选K；RH, free scale选R；a, free scale选S；T, free scale选T；Tw, free scale选W；dTd, free scale选Y；x, free scale选X。

  1. 显示和颜色？

非显示，标准白色（RAL9003）选0；显示屏，标准白色（RAL9003）选1；黑色（RAL9005，固定盖）选2；黑色显示屏（RAL9005）选3；非显示，无徽标，标准白色（RAL9003）选8；显示屏，无徽标，标准白色（RAL9003）选9。

  1. 单位？

Metric选A；Non metric选B。

  1. 显示配置？

默认值（RH，T）选A；RH, h, T选H；Rh, Td,T选K；RH, a, T选S；RH, Tw, T选W；RH, dTd, T选Y；RH, x,T选X。

  1. 继电器操作？

None选0；继电器在设定点以下打开选1；继电器在设定点以下打开选2；故障（变送器处于错误状态时，继电器关闭）选F; 无故障（变送器正常运行时继电器关闭）选N。

  1. 继电器设定点？

None选0；h，自由设定点选H；Td, 自由设定点选K；RH,自由设定点选R；a,自由设定点选S；T,自由设定点选T; Tw,自由设定点选W；dTd,自由设定点选Y；x,自由设定点选X。

  1. 继电器设定点？

None选0；没有手册选1.
